SailWind PCB\DFM\SI
高级PCB工程设计
SailWind提供了简单易用的完整桌面设计流程,适用于需要提高生产率的PCB硬件工程师和Layout设计人员

优点:

易学易用

经验证的 PCB 设计技术

准确地处理您所面临的严峻设计问题缩短设计时间

完整的 3D 可视化显示、布局和间距检查

#深圳比思电子有限公司及香港比思电子有限公司( Advance KGS Technology Ltd.) 是成都派兹互连正式授权SailWind PCB产品在中国及中国香港区的铂金代理商。
自动建库

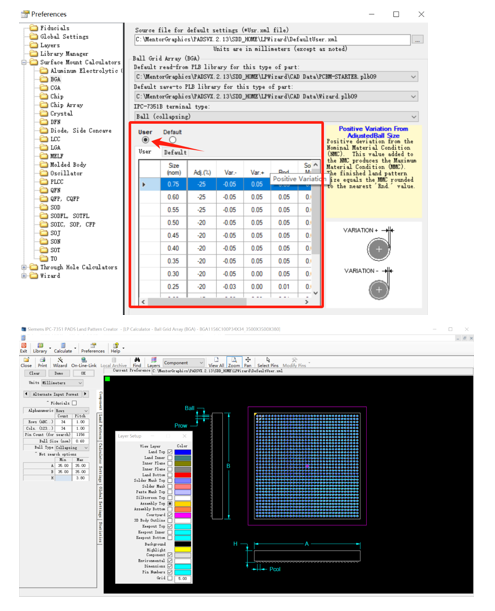

软件自带基于IPC-7351B的默认规范,解决通用器件合规性问题;
基于公司级建库规范参数,确保建库规范的一致性

原理图设计
SailWind包含各种系统设计输入和定义功能。直观的项目和设计导航、启动库 ,以及先进的设计属性和设计规则管理 , 简化了原理图的输入和定义。

针对 Layout 和布线的完整正向和反向标注,以及针对信号完整性分析的直接链接,可有效提升工作效率和生产率。

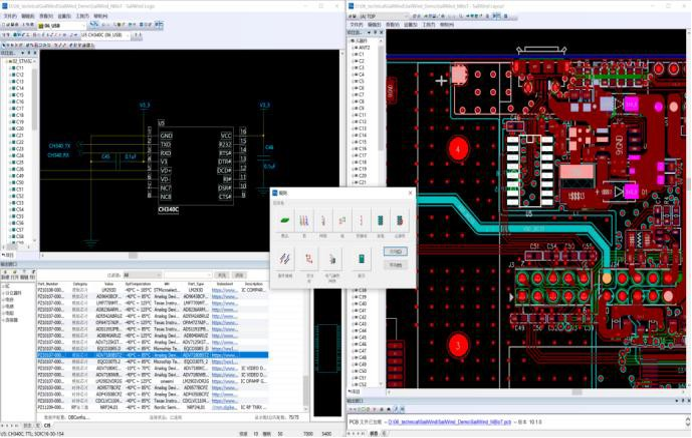

SailWind CIS数据库包含了所有器件的属性信息,比如公司已经拥有的物料数据库,里面有记录采购来的零件数据,包含零件名称 , 类型参数 , 供应商 , 价格 , 库存数量等信息 , 当使用CIS的时候 , 可以在SailWind Logic中依据这些项目的值进行查看、筛选需要的零件,并放置到原理图中,被放置的符号 , 具有一些附加属性,可以更详细的描述器件

PCB Layout
利用SailWind提供的高级Layout和布线功能 , 可节省大量的设计时间 。通过将高级设计规则与实时设计规则检查和双向交互显示配合使用 , 可确保电路板遵循设计规范 。借助SailWind ,您可以消除设计原型和制造后成本高昂的更改费用 。分割和混合平面的创建和修改也很轻松,并使得自定义热连接变得轻而易举。

射频功能包括用于轻松创建共面波导的过孔缝合,以及根据您的规则填充包含过孔的区域的功能。此外,还支持导入复杂的射频形状和倒角。您还可以利用物理设计复用,通过重复通道设计中已完成布局和布线的复杂电路 ,或者复制电路用于创建新设计,来达到节省大量时间的目的。此外还包括自动尺寸标注、将DXF直接导入到电路板和元件库编辑器、高级制造验证工具、装配派生设计功能以及3D显示和编辑等功能。

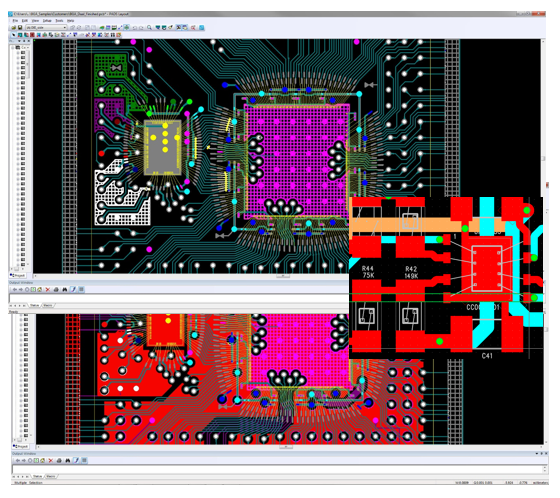

PCB Layout.png

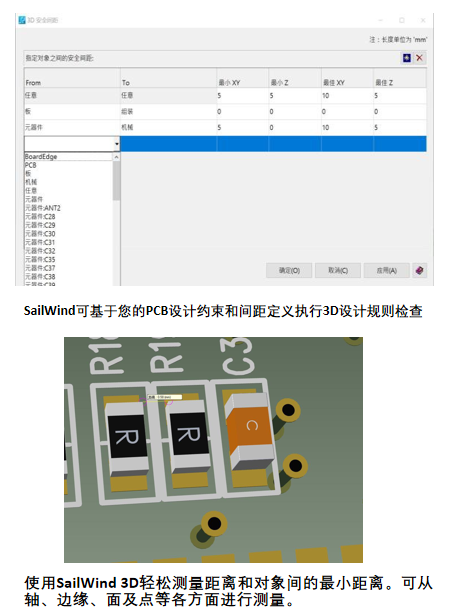

3D可视化和编辑

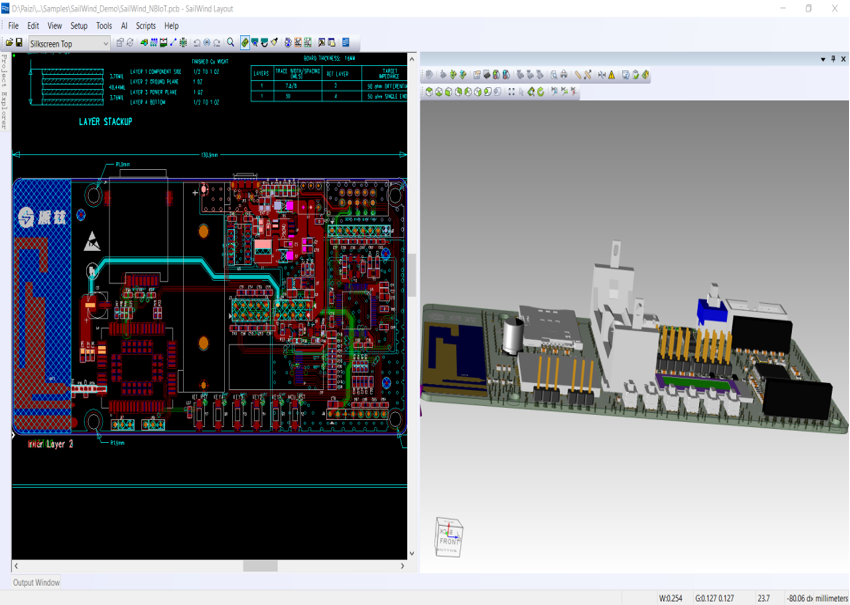

SailWind在您的Layout 环境中添加了高质量的3D可视化和编辑功能 。利用SailWind , 即可实现逼真的PCB装配可视化显示 , 其、中包括元器件、焊盘、走线、丝印层、阻焊层等等 。其还提供了动态对象同步功能。以3D形式查看PCB并找出与其他设备或机械。对象的冲突,可消除耗时而又代价高昂的错误。

轻松在3D视图中布局元器件 、进行测量以及根据PCB设计约束运行间距检查 。您可以在布局期间使用在线DRC以及对整个电路板执行DRC批处理 , 从而让您的Layout流程更加高效快捷 。只需导入STEP文件,就可在您的库中添加3D模型。

之后, 您便可轻松访问和使用这些3D元器件、外壳和电路板装配。您还可以随时将您的装配导出为STEP、3D PDF、JPG等格式, 从 而使协作和存档变得更加轻松高效。
布线
利用SailWind, 可以轻松地为您的所有设计元素进行交互式布线,包括模拟 、数字和混合模式的元素。您可以对布线进行全方位的控制,并且可以在正交、对角和任意角度的样式之间选择 。精密的设计规则可控制走线长度要求 ,并简化差分对的交互式布线过程 。利用经验证的布线算法,您可以在对象或对象组(例如元器件、层、网络和过孔)之间应用稳健的设计规则和高级设计约束 。最适合自动布线器的操作包括按单个元器件或元器件组执行扇出和布线

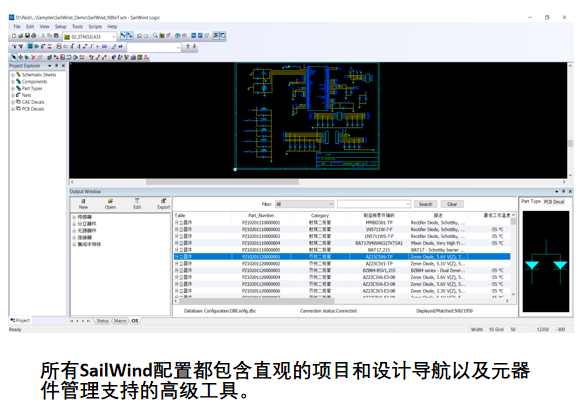

所有SailWind配置都包含直观的项目和设计导航以及元器件管理支持的高级工具。

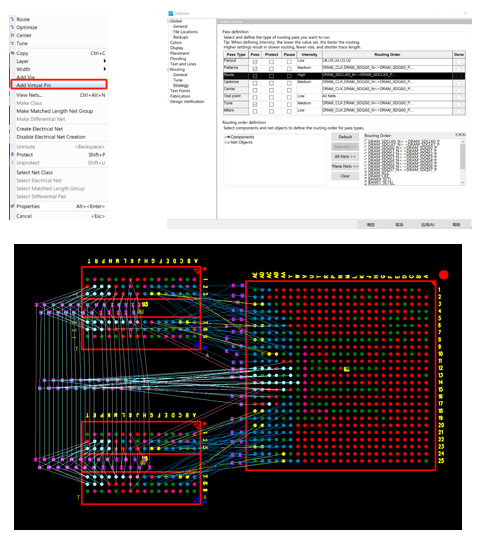

高速自动布线

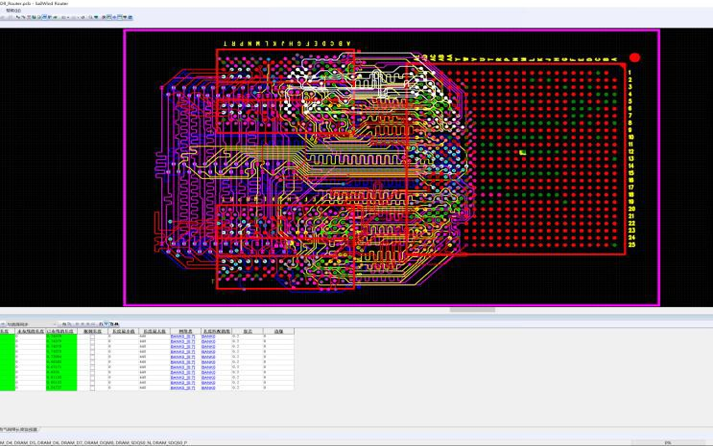

使用高速自动布线器可自动为存在约束的网络布线 。差分对、最大长度和最小长度网络以及匹配长度网络可快速完成,并对 照定义的约束进行检查。针对DDR并行数据总线的自动化设计,只需要3分钟完成119根网络布线、等长绕线,并自动输出等长数据至文本报告。

高级封装
利用SailWind高级封装工具可大幅缩短封装设计时间并提高您的PCB设计质量。SailWind可自动完成封装设计流程中的多项关键工作,例如芯片导入、基于规则的焊线设计、倒装芯片定义以及生成报告等,从而提高最终设计的质量。

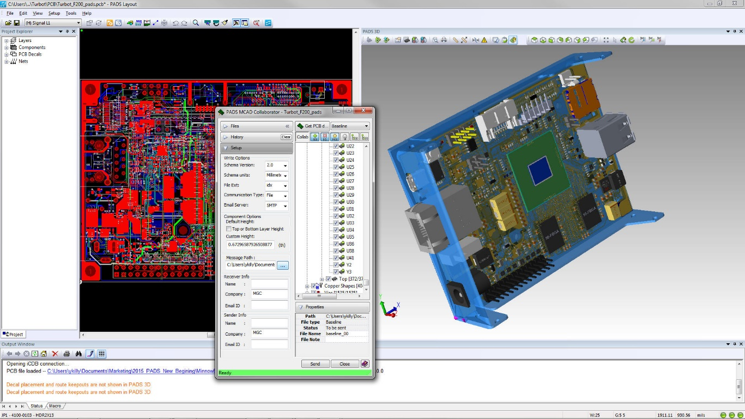

机电协同设计

气与机械CAD系统之间沟通设计意图。您可以在设计流程期间的任意时间预览和思考跨学科的设计建议,然后接受、拒绝和反驳设计建议。SailWind可让您和MCAD设计人员在各自熟悉的系统内工作,从而实现方便有效的协作。

利用SailWind, 您可以在自己的环境中使用直观的PCB和外壳3D显示 , 以一致和迭代的方式轻松开展协作。通过在您与机械工程师之间进行快速有效的沟通 ,可以加快产品的上市速度,同时保持较低的开发成本。

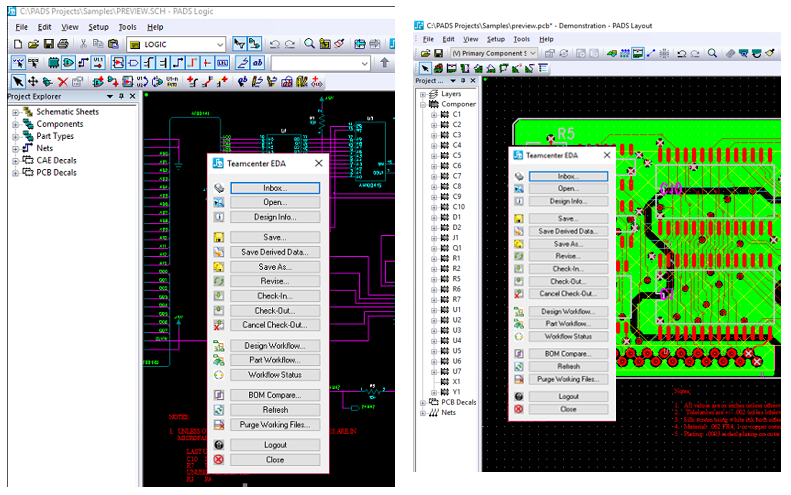

PLM集成
提供PLM简易接口,方便接上不同的PLM平台

TeamCenter

WindChill

SailWind DFM
SailWind DFM工艺审查软件与SailWind PCB设计软件的无缝集成,支持实时在线检查与问题定位,提供了在设计阶段进行制造工艺检查的能力。同时内置工厂预审级规则库,通过将工厂预审规则前移至设计环节,可提前规避85%以上的制造风险,另外检查反馈采用专业PCB工程问询(EQ)交互模式。同时支持规则定制化开发以满足企业复杂场景需求。

SailWind DFM.png

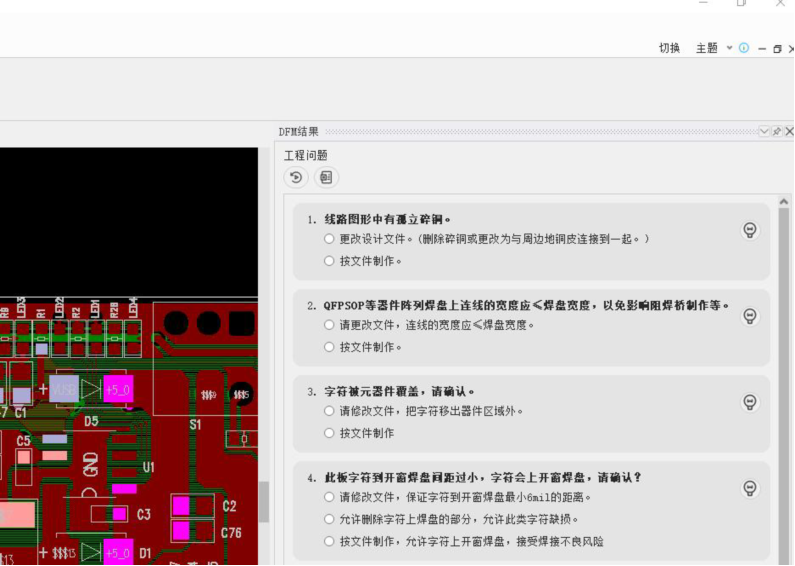

PCB设计软件深度集成
SailWind DFM通过与SailWind PCB设计工具的无缝集成,提供了在设计阶段进行即时制造工艺检查的能力。这种深度集成使设计师能够在设计过程中实时检测并修正潜在的制造问题,从而降低设计错误导致的返工风险。

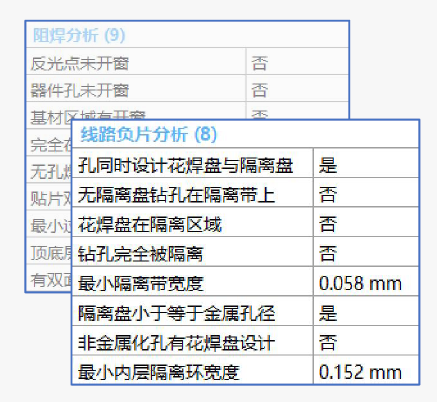

内置工厂预审级规则库
SailWind DFM集成了PCB工厂预审级的检查规则,这些规则经过多年生产实践的验证,能够有效识别和预防设计中的常见问题。通过将这些规则前移至设计阶段,帮助设计师提前规避了生产过程中的风险,大大减少了因设计不符合生产要求而导致的修改和延误。
向导式检查流程

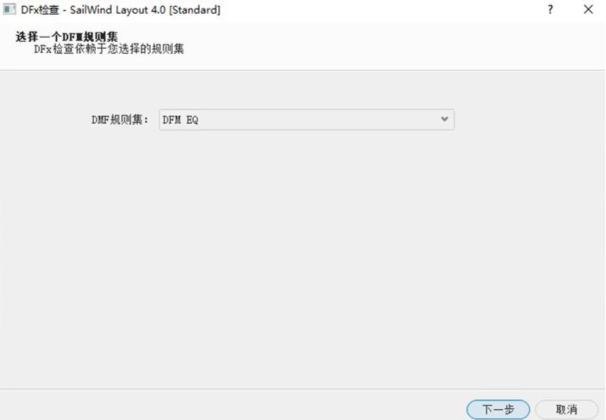

SailWind DFM采用了向导式的检查流程,引导用户逐步设置每个检查参数,用户可以轻松设置和调整检查参数,确保每一次检查都能覆盖到所有关键点。这种人性化的设计让即便是初次使用DFM软件的用户也能快速上手,大大降低了学习成本。

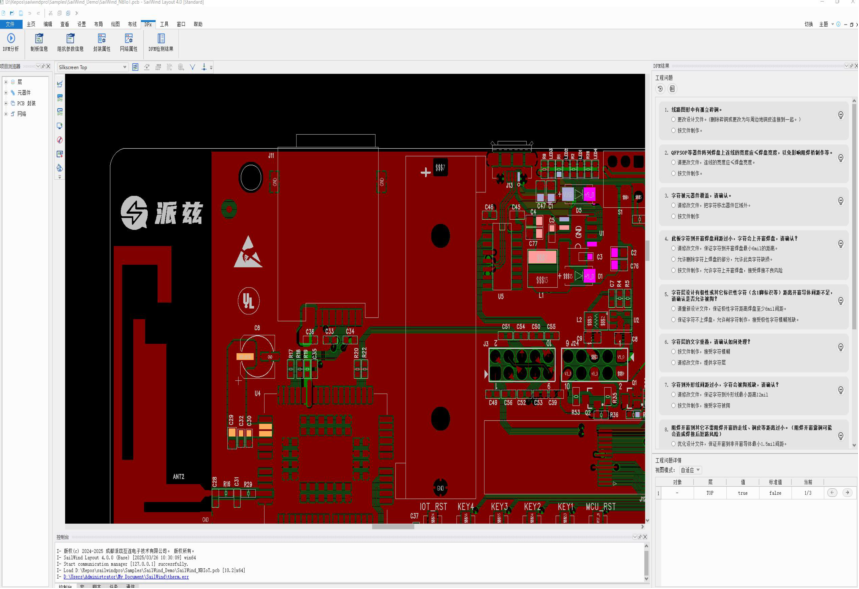

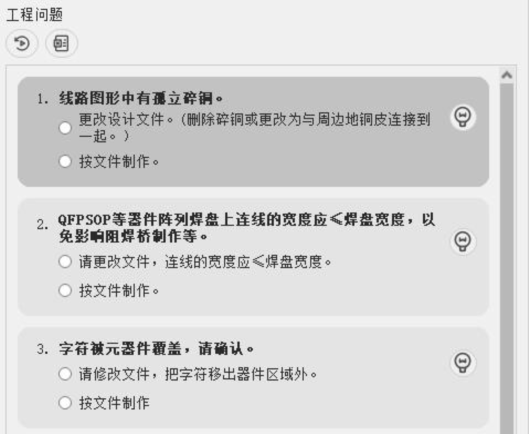

EQ工程问询交互模式
SailWind DFM采用了PCB行业标准的EQ(工程问询)方式。这种交互方式不仅专业且便捷,能够直观地展示检查结果,提高了用户的体验和问题解决的效率。用户可以通过EQ系统查看详细的错误报告,包括错误类型、位置、坐标及修改建议等信息,确保设计人员能够快速、准确地定位和解决问题。
标准化EQ检查报告输出
SailWind DFM支持导出标准化的EQ报告文件,这些报告可以直接用于与制造端的沟通,显著节省了工程问题的沟通时间成本。报告详细列出了检查中发现的所有问题以及相应回复,提供了易于理解的格式和内容,帮助制造商快速获取所需信息,并展开有效的生产预审处理。
SailWind Layout sim
SailWind4.0 版本集成了SI simulate,流程完整,操作简单,易于掌握,平台提供了SI仿真集成化解决方案,可以实现工程化的高速PCB信号完整性仿真,直接在layout设计界面进行仿真操作,实现PCB设计和仿真同步进行;并能够快速生成仿真结果,提高设计效率。

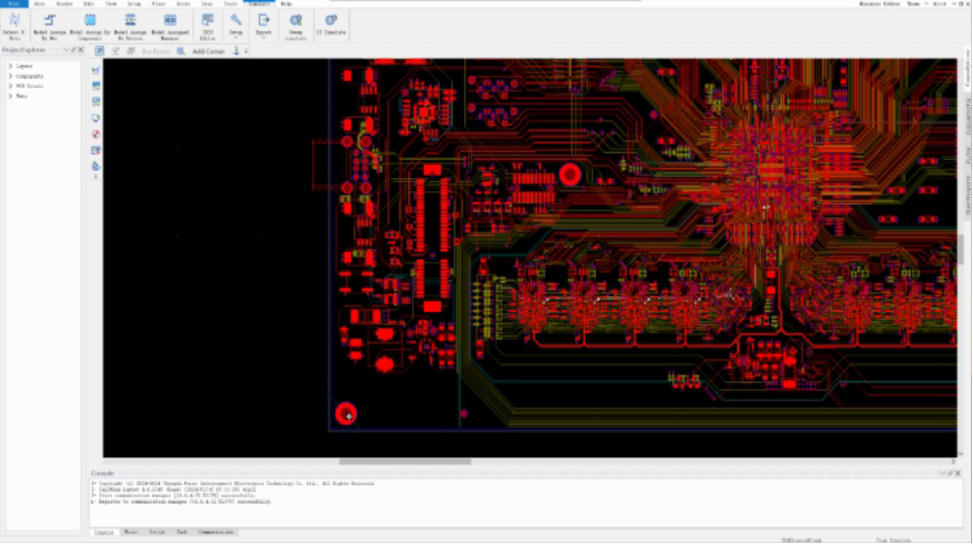

SailWind Layout sim.png
SI 仿真集成化解决方案

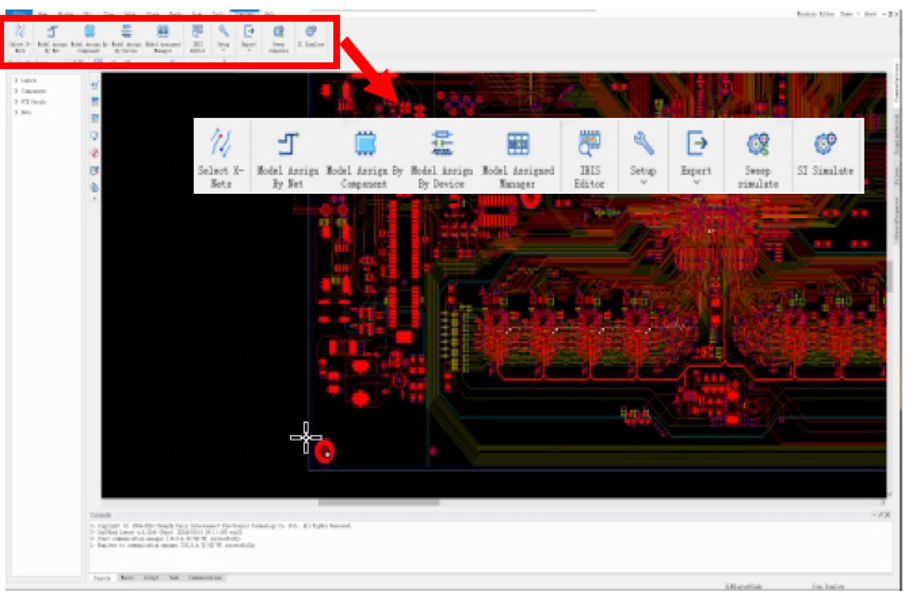

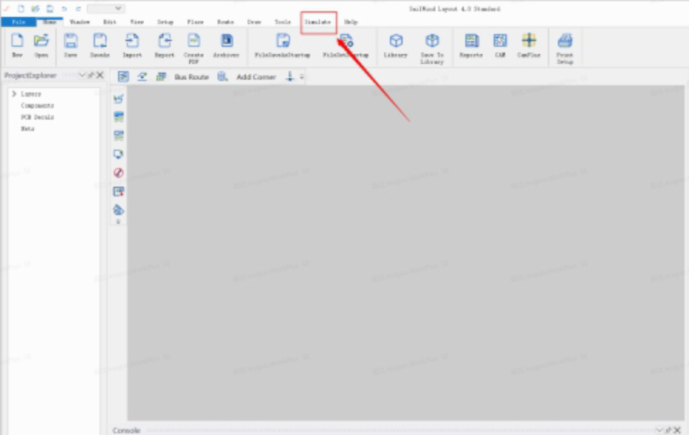

SI simulate功能集成于SailWind layout中,在菜单栏处显示有Simulate,点击可以直接进入仿真界面。

做到设计与仿真同步进行

支持所有PCB环境下的设计文件

SI 仿真流程完善,紧密集成
功能模块设计简洁,操作简单,只需要选中传输线、赋予模型与激励既可以完成仿真。

操作简单,易于上手

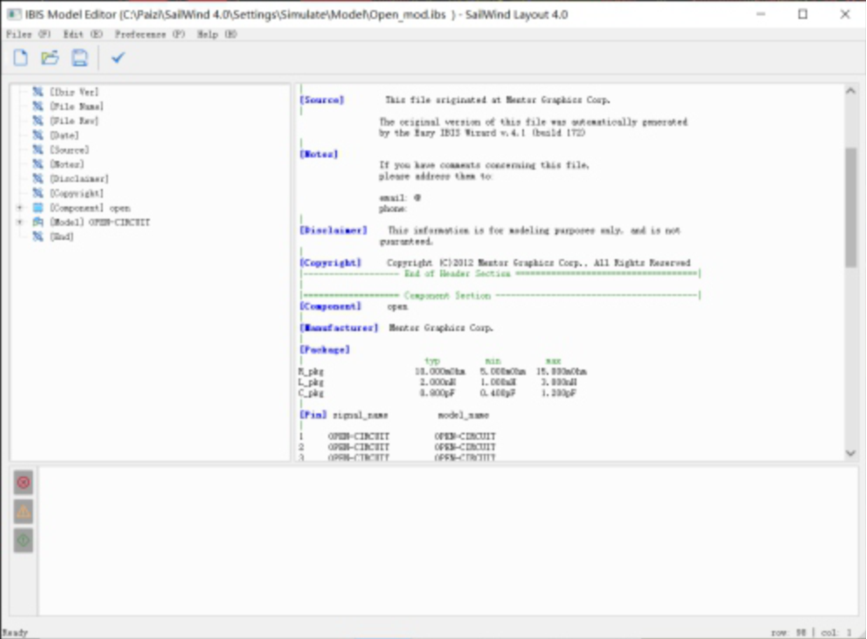

SI 仿真独立模型编辑器
支持IBIS、SPICE等模型编辑。

模型编辑

ibis语检查

ibis波形查看

SI 仿真快速搭建仿真模型
全链路模型管理,高效设计,快速搭建全链路模型,一键出波形。

模型集中管理快速分配

支持多种激励类型编辑

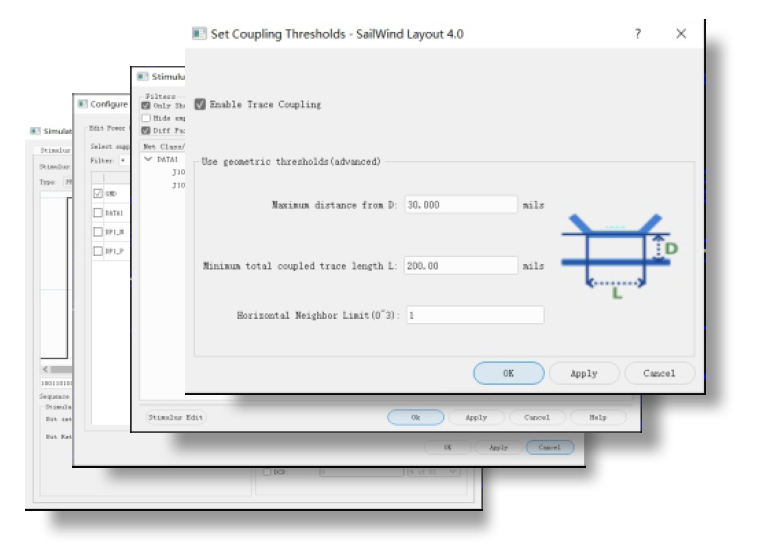

自动查找耦合攻击线

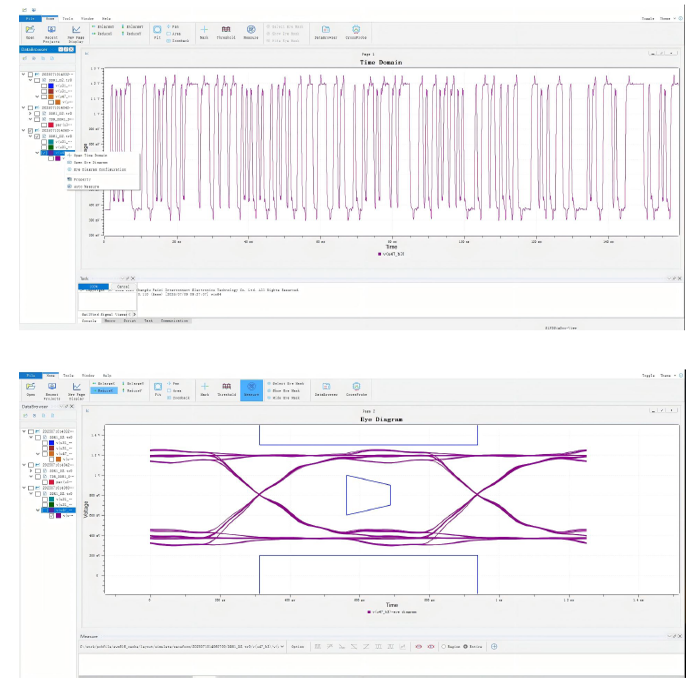

SI 仿真独立波形显示
独立波形显示界面,可以自动获取过冲,上升下降沿时间,斜率等信息,波形眼图一键生成,界面简洁,快速上手。

支持自动化测量波形

眼图结果分析

兼容Hspice结果文件导入分析
